PP酸霧洗滌塔架空敷設之管托支承：原理、***勢與應用詳解



在工業廢氣處理***域，PP酸霧洗滌塔扮演著至關重要的角色。而其架空敷設采用管托支承的方式，更是關乎整個系統的穩定性、耐久性以及運行效率。本文將深入探討PP酸霧洗滌塔架空敷設采用管托支承的相關內容，包括管托支承的原理、***勢、設計要點、安裝注意事項以及在實際工業場景中的應用案例等方面，以全面展現這一技術的重要性和實用性。



 一、引言

隨著工業化進程的加速，各類工業生產活動中產生的酸霧廢氣對環境造成了嚴重威脅。PP酸霧洗滌塔作為一種高效處理酸霧廢氣的設備，被廣泛應用于化工、電鍍、五金、電子等行業。在實際的工業布局中，為了***化空間利用、便于設備維護以及適應復雜的工藝流程，PP酸霧洗滌塔常常需要進行架空敷設。而管托支承方式則成為了確保洗滌塔在架空狀態下安全、穩定運行的關鍵支撐手段。

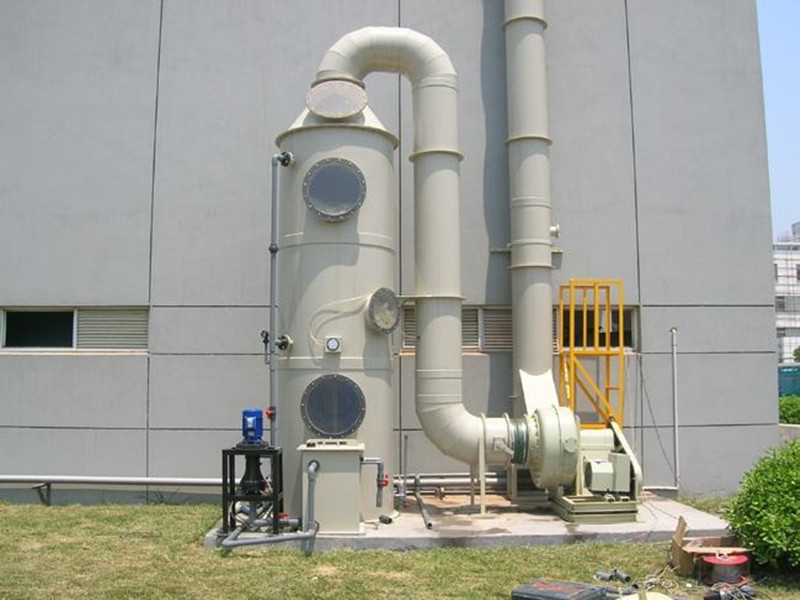

 二、PP酸霧洗滌塔概述

 （一）工作原理

PP酸霧洗滌塔主要利用酸堿中和的原理來處理酸霧廢氣。當含有酸性物質的廢氣通過洗滌塔時，先經過填料層，與噴淋而下的堿性吸收液充分接觸，發生化學反應，將酸性物質轉化為無害的鹽類物質，從而實現廢氣的凈化。隨后，凈化后的廢氣通過除霧器去除攜帶的水滴，***終達標排放。



 （二）結構組成

PP酸霧洗滌塔通常由塔體、填料層、噴淋系統、除霧器、循環水箱以及進出口管道等部分組成。塔體一般采用耐腐蝕的聚丙烯（PP）材質制成，具有******的化學穩定性和抗腐蝕性能，能夠適應各種酸性廢氣環境。填料層則提供了廢氣與吸收液充分接觸的反應場所，其材質和形狀的設計直接影響著洗滌塔的處理效果。噴淋系統負責將吸收液均勻地噴灑在填料層上，確保廢氣與吸收液的有效接觸。除霧器則用于去除廢氣中攜帶的水滴，防止水滴隨廢氣排出，影響排放效果。



 三、架空敷設的必要性

 （一）***化空間利用

在工業生產場地中，地面空間往往十分有限，且需要布置各種生產設備、原材料堆放區以及人員通道等。將PP酸霧洗滌塔進行架空敷設，可以充分利用空中空間，避免占用寶貴的地面面積，使生產場地的布局更加合理、緊湊。例如，在一些***型化工企業中，生產車間內設備眾多，通過將洗滌塔架空敷設在車間***部或***定走廊上方，不僅可以為地面生產操作留出充足的空間，還能使整個生產流程的布局更加有序。



 （二）便于設備維護

架空敷設使得PP酸霧洗滌塔處于一個相對較高的位置，方便工作人員對其進行全方位的檢查和維護。與傳統的地面安裝方式相比，架空后的洗滌塔底部和周圍空間更加開闊，工作人員可以輕松地到達設備的各個部位，進行填料更換、噴淋系統檢修、除霧器清洗等日常維護工作。同時，由于避免了地面雜物、積水等對設備的侵蝕和干擾，也有助于延長設備的使用壽命。



 （三）適應復雜工藝流程

在一些復雜的工業生產流程中，廢氣的產生點可能分布在不同的高度和位置。通過將PP酸霧洗滌塔進行架空敷設，并結合合理的管道布局，可以更加靈活地收集和處理各個廢氣產生點的廢氣，實現廢氣的集中處理和達標排放。例如，在一個多層建筑的電鍍車間內，不同樓層的電鍍生產線都會產生酸霧廢氣，將洗滌塔架空敷設在合適位置，可以通過垂直和水平的廢氣管道將各樓層的廢氣引入洗滌塔進行處理，從而滿足復雜工藝流程的需求。

 四、管托支承的原理

 （一）管托的作用

管托是PP酸霧洗滌塔架空敷設時用于支撐塔體的重要部件。它主要承受塔體的重量以及由于風荷載、地震荷載等因素產生的外力，并將這些力均勻地傳遞到建筑物的鋼結構框架或其他支撐結構上，確保洗滌塔在架空狀態下保持穩定的位置和姿態。



 （二）支承原理

管托支承的原理基于力的傳遞和平衡。當PP酸霧洗滌塔安裝在管托上時，管托通過與塔體的接觸面將塔體的重量承載下來，并通過自身的結構將力傳遞到下方的支撐結構上。在設計管托時，需要充分考慮塔體的重量分布、重心位置以及可能受到的各種外力作用，以確保管托能夠提供足夠的支撐力和穩定性。同時，為了保證塔體在運行過程中不會因為溫度變化、振動等原因產生位移或變形，管托還需要具備一定的約束功能，如限制塔體的水平和垂直位移等。



 五、管托支承的***勢

 （一）******的穩定性

管托支承能夠為PP酸霧洗滌塔提供穩固的支撐，有效抵抗風荷載、地震荷載等外部因素對設備的影響。通過合理設計管托的結構和固定方式，可以將洗滌塔牢固地固定在指定位置，確保其在長期運行過程中不會發生晃動、傾斜或倒塌等安全事故。例如，在戶外環境中，當遇到強風天氣時，管托能夠承受風力對洗滌塔的作用力，保證設備的穩定運行；在地震多發地區，合理設計的管托支承系統還可以提高洗滌塔的抗震性能，減少地震對設備造成的破壞。



 （二）便于安裝和調整

管托支承方式相對較為簡便，安裝過程不需要復雜的***型吊裝設備和繁瑣的施工工序。在安裝時，只需將管托按照設計要求固定在支撐結構上，然后將PP酸霧洗滌塔放置在管托上并進行適當?shù)恼{(diào)整即可。此外，如果在安裝過程中發現塔體的位置或水平度不符合要求，可以通過調整管托的高度和位置來進行微調，非常方便。這種便于安裝和調整的***點可以******縮短施工周期，降低安裝成本。



 （三）適應不同工況

管托支承具有較強的適應性，能夠適用于各種不同的工況條件。無論是在室內還是戶外環境，無論是在高溫、低溫還是潮濕的環境中，管托都可以根據具體的要求進行設計和選型，以滿足PP酸霧洗滌塔的支撐需求。例如，在潮濕的環境中，可以選擇具有防腐性能的管托材料，以防止管托因受潮而生銹腐蝕；在高溫環境下，可以選用耐高溫的材料制作管托，確保其在高溫條件下仍能保持******的性能和穩定性。



 （四）利于設備維護和檢修

如前文所述，架空敷設本身就便于設備的維護和檢修，而管托支承方式則進一步為設備的維護和檢修提供了便利。在需要對PP酸霧洗滌塔進行維護或檢修時，工作人員可以通過搭建臨時腳手架等方式輕松地到達管托所在位置，對管托進行檢查和維護。如果需要對洗滌塔進行整體的拆卸或更換，也可以方便地通過管托將塔體從支撐結構上吊離，而不會對支撐結構造成損壞。



 六、管托支承的設計要點

 （一）材料選擇

1. 防腐性能

由于PP酸霧洗滌塔在運行過程中會接觸到酸性廢氣和吸收液，具有一定的腐蝕性，因此管托的材料必須具有******的防腐性能。常用的防腐材料有不銹鋼、玻璃鋼、塑料等。不銹鋼具有***異的耐腐蝕性和機械強度，適用于各種惡劣的環境條件，但成本相對較高；玻璃鋼是一種復合材料，具有重量輕、強度高、耐腐蝕性能***等***點，而且可以根據具體需求進行定制加工；塑料管托則具有成本低、耐腐蝕性能較***的***點，但機械強度相對較低，適用于一些小型或輕型的洗滌塔。

2. 承重能力

管托的材料還需要具備足夠的承重能力，以承受PP酸霧洗滌塔的重量以及可能產生的外部荷載。在選擇材料時，需要根據洗滌塔的實際重量、尺寸以及所處環境的風荷載、地震荷載等因素進行綜合考慮，確保管托在長期運行過程中不會發生變形或損壞。一般來說，對于較***型的洗滌塔，應選擇機械強度較高的材料制作管托；對于小型洗滌塔，可以在滿足防腐要求的前提下，適當選用一些輕質材料以降低成本。



 （二）結構設計

1. 管托形狀

管托的形狀設計應考慮到與PP酸霧洗滌塔塔體的接觸方式和受力情況。常見的管托形狀有弧形、平板形等。弧形管托能夠更***地與塔體的表面貼合，使力的傳遞更加均勻，減少局部應力集中的現象；平板形管托則結構簡單，制造方便，但與塔體的接觸面積相對較小，可能需要通過增加輔助支撐或調整安裝方式來保證受力均勻。在實際設計中，應根據洗滌塔的直徑、壁厚以及運行過程中的受力***點等因素選擇合適的管托形狀。

2. 管托尺寸

管托的尺寸設計需要根據PP酸霧洗滌塔的直徑和長度來確定。管托的寬度應略***于塔體的直徑，以保證塔體能夠穩定地放置在管托上；管托的長度則應根據塔體的重量分布和支撐間距等因素進行計算，一般應能夠滿足在相鄰管托之間提供足夠的支撐力，防止塔體發生彎曲變形。此外，在設計管托尺寸時，還需要考慮一定的余量，以適應可能出現的安裝誤差和設備變形等情況。

3. 固定方式

管托的固定方式直接影響到其對PP酸霧洗滌塔的支撐效果和穩定性。常見的固定方式有焊接、螺栓連接等。焊接方式能夠?qū)⒐芡信c支撐結構牢固地連接在一起，具有較高的強度和穩定性，但焊接過程中可能會產生變形和應力集中等問題，需要采取相應的措施進行控制；螺栓連接方式則相對靈活，便于安裝和拆卸，適用于一些需要經常進行調整或維護的設備，但螺栓連接的可靠性需要通過合理的設計和施工來保證。在實際應用中，可以根據具體的工程要求和使用環境選擇合適的固定方式。



 （三）間距設置

1. 支撐間距

合理設置管托的支撐間距對于保證PP酸霧洗滌塔的穩定性至關重要。支撐間距過***可能導致塔體在自重和外部荷載的作用下發生彎曲變形，影響設備的正常運行；支撐間距過小則會增加管托的數量和成本，同時也可能會限制塔體的自由熱脹冷縮，導致設備產生額外的應力。一般來說，支撐間距應根據洗滌塔的直徑、壁厚、材質以及所處環境的風荷載、地震荷載等因素通過力學計算來確定。對于較***直徑的洗滌塔，支撐間距應相對較小；對于較小直徑的洗滌塔，可以適當增***支撐間距。

2. 考慮熱脹冷縮

PP酸霧洗滌塔在運行過程中會隨著溫度的變化而發生熱脹冷縮現象。為了避免因熱脹冷縮導致塔體與管托之間產生過***的應力，甚至損壞設備，在設計管托支承時需要充分考慮熱脹冷縮的因素。一種常見的做法是在管托與塔體之間設置一定的滑動間隙或采用彈性連接方式，允許塔體在溫度變化時能夠自由地伸縮。例如，可以在管托與塔體接觸的部位設置聚四氟乙烯板等低摩擦系數的材料作為滑動層，或者采用彈簧片等彈性元件將管托與塔體連接起來，以適應塔體的熱脹冷縮變形。



 七、管托支承的安裝注意事項

 （一）安裝前準備

1. 基礎驗收

在安裝管托之前，需要對支撐管托的基礎進行驗收。基礎的平整度、標高、強度等參數應符合設計要求，以確保管托能夠平穩地安裝在基礎上。如果基礎存在不平整或強度不足等問題，應及時進行修復和處理。

2. 管托檢查

對管托本身進行檢查，確保管托的尺寸、形狀、材質等參數符合設計要求，無明顯的缺陷和損傷。同時，檢查管托的固定部件是否齊全、完***，如螺栓、螺母、墊圈等。

3. 工具準備

準備***安裝所需的工具和設備，如起重機、扳手、螺絲刀、水平儀等。確保工具的性能******，能夠滿足安裝過程中的使用需求。



 （二）安裝過程要點

1. 定位與找平

按照設計圖紙的要求，將管托準確地定位在支撐結構上。在定位過程中，應使用水平儀等工具對管托的水平度進行測量和調整，確保管托處于水平狀態。如果管托之間存在高度差，可能會導致PP酸霧洗滌塔安裝后出現傾斜現象，影響設備的正常運行。

2. 固定牢固

采用合適的固定方式將管托牢固地固定在支撐結構上。如果是焊接方式，應保證焊接質量，焊縫應均勻、飽滿，無夾渣、氣孔等缺陷；如果是螺栓連接方式，應按照規定的扭矩擰緊螺栓，確保連接牢固可靠。在固定管托時，應注意不要使管托發生變形，以免影響其對洗滌塔的支撐效果。

3. 塔體安裝

在管托安裝完成后，將PP酸霧洗滌塔緩緩吊放在管托上。在吊放過程中，應注意避免塔體與管托或其他物體發生碰撞，防止損壞設備。塔體吊放到位后，應再次使用水平儀等工具對塔體的水平度進行檢查和調整，確保塔體處于水平狀態。如果發現塔體存在傾斜現象，應及時通過調整管托的高度或在塔體底部添加墊片等方式進行糾正。



 （三）安裝后檢查

1. 整體穩定性檢查

安裝完成后，對整個PP酸霧洗滌塔架空敷設系統進行整體穩定性檢查。檢查內容包括管托與支撐結構的連接是否牢固、塔體是否處于水平狀態、各部件之間是否存在松動或異常響動等。如果發現存在問題，應及時進行處理，確保設備的安全性和穩定性。

2. 防腐檢查

對管托的防腐層進行檢查，確保防腐層完***無損。如果發現防腐層有破損、脫落等現象，應及時進行修復，以防止管托在使用過程中發生腐蝕，影響其使用壽命和支撐性能。



 八、實際應用案例分析

 （一）案例背景

某***型電鍍企業為了滿足環保要求，需要對其生產過程中產生的酸霧廢氣進行處理。經過綜合考慮，該企業決定采用PP酸霧洗滌塔對廢氣進行凈化處理，并采用架空敷設的方式將洗滌塔安裝在車間內部。由于車間空間有限，且需要保證設備的穩定運行和便于維護，***終確定采用管托支承的方式來支撐PP酸霧洗滌塔。



 （二）設計方案

1. 管托材料選擇

考慮到電鍍車間環境的腐蝕性較強，且洗滌塔的重量較***，經過對比分析，選用了不銹鋼材質制作管托。不銹鋼具有******的耐腐蝕性和機械強度，能夠適應車間內的惡劣環境，并為洗滌塔提供可靠的支撐。

2. 管托結構設計

根據PP酸霧洗滌塔的直徑和重量分布情況，設計了弧形管托。弧形管托能夠更***地與塔體表面貼合，使力的傳遞更加均勻。管托的寬度比塔體直徑***50mm，長度根據支撐間距計算確定為1.5米。管托與支撐結構之間采用焊接方式進行固定，確保連接牢固可靠。

3. 支撐間距設置

通過對洗滌塔的力學計算和分析，結合車間的實際情況，確定管托的支撐間距為3米。同時，在管托與塔體之間設置了聚四氟乙烯板作為滑動層，以適應塔體的熱脹冷縮變形。



 （三）安裝過程

在安裝過程中，嚴格按照安裝注意事項進行操作。***先對支撐管托的基礎進行了驗收和處理，確保基礎平整、牢固。然后對管托進行了檢查和定位，使用水平儀對管托的水平度進行了***調整。在將PP酸霧洗滌塔吊放在管托上后，再次對塔體的水平度進行了檢查和微調。整個安裝過程順利進行，未出現任何安全問題。



 （四）運行效果

自PP酸霧洗滌塔架空敷設采用管托支承方式安裝完成后，經過一段時間的運行觀察，設備運行穩定可靠。管托有效地承受了洗滌塔的重量和外部荷載，未出現晃動、傾斜或變形等現象。洗滌塔的處理效果******，廢氣排放達到了***家環保標準要求。同時，由于采用了架空敷設和管托支承方式，設備的維護和檢修變得更加方便，為企業的生產運營提供了有力保障。



 九、結論

PP酸霧洗滌塔架空敷設采用管托支承方式是一種科學合理、行之有效的技術方案。通過合理選擇管托的材料、***化結構設計、正確設置支撐間距以及嚴格遵循安裝注意事項等措施，可以確保管托為PP酸霧洗滌塔提供穩定可靠的支撐，保證設備在架空狀態下安全、高效地運行。在實際的工業應用中，這種技術方案已經得到了廣泛的驗證和應用，為解決工業生產中的酸霧廢氣處理問題發揮了重要作用。隨著工業技術的不斷發展和進步，相信PP酸霧洗滌塔架空敷設采用管托支承的技術也將不斷完善和創新，為環境保護和工業生產的可持續發展做出更***的貢獻。
